TNE 油压单动支撑器 제품 안내 | 주식회사 코스맥

홈
TNE

油压单动支撑器

형식TNE

단동
7～35MPa

TNE

Strong support from opposite side when load is applied.
Prevents chattering while machining and deformation caused by the cutting load.

＞제품 정보
＞이 제품과 관련된 추천 제품

베리에이션

ModelTNE유압 상승 타입

유압에 의해 플런저가 상승합니다.
- 2CAD DXF
ModelTNE-Q유압 상승 롱 스트로크 타입

유압 상승 타입 보다 스트로크 가 긴 롱 스트로크
타입입니다.
- 2CAD DXF
- 3CAD X_T
- 3CAD IGES
- 3CAD STEP
ModelTNE-M유압 상승 에어 센서 대응 타입

에어 캐치 센서에 의해 플런저 동작 확인이 가능
- 2CAD DXF
- 3CAD X_T
- 3CAD IGES
- 3CAD STEP
ModelTNE-E스프링 부상 타입

스프링에 의해 플런저가 상승하고 있어, 워크의
중량에 의해 플런저가 하강합니다.
- 2CAD DXF
- 3CAD X_T
- 3CAD IGES
- 3CAD STEP
ModelTNE-EQ스프링 부상 롱 스트로크 타입

스프링 부상 타입 보다 스트로크가 긴 롱 스트로크
타입입니다.
- 2CAD DXF
- 3CAD X_T
- 3CAD IGES
- 3CAD STEP
ModelTNE-M-E스프링 부상 에어 센서 대응 타입

에어 캐치 센서에 의해 플런저 동작 확인이 가능
- 2CAD DXF
- 3CAD X_T
- 3CAD IGES
- 3CAD STEP

제품 정보

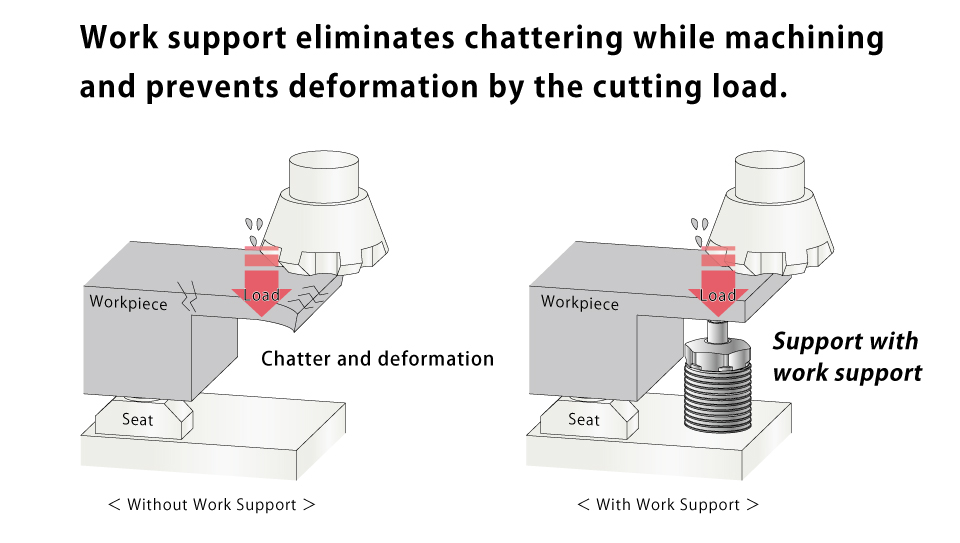

■특징

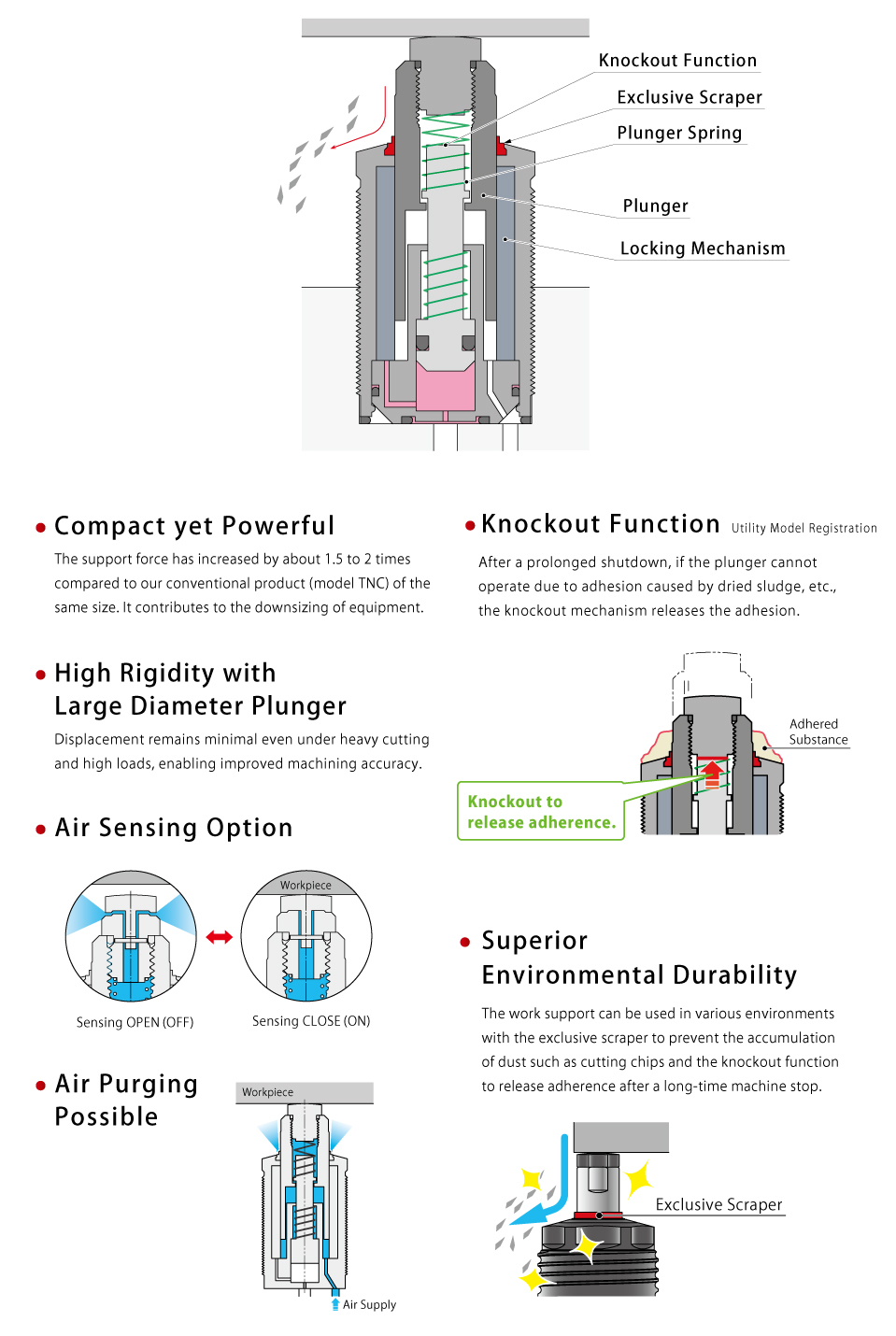

■단면 구조

단면 구조

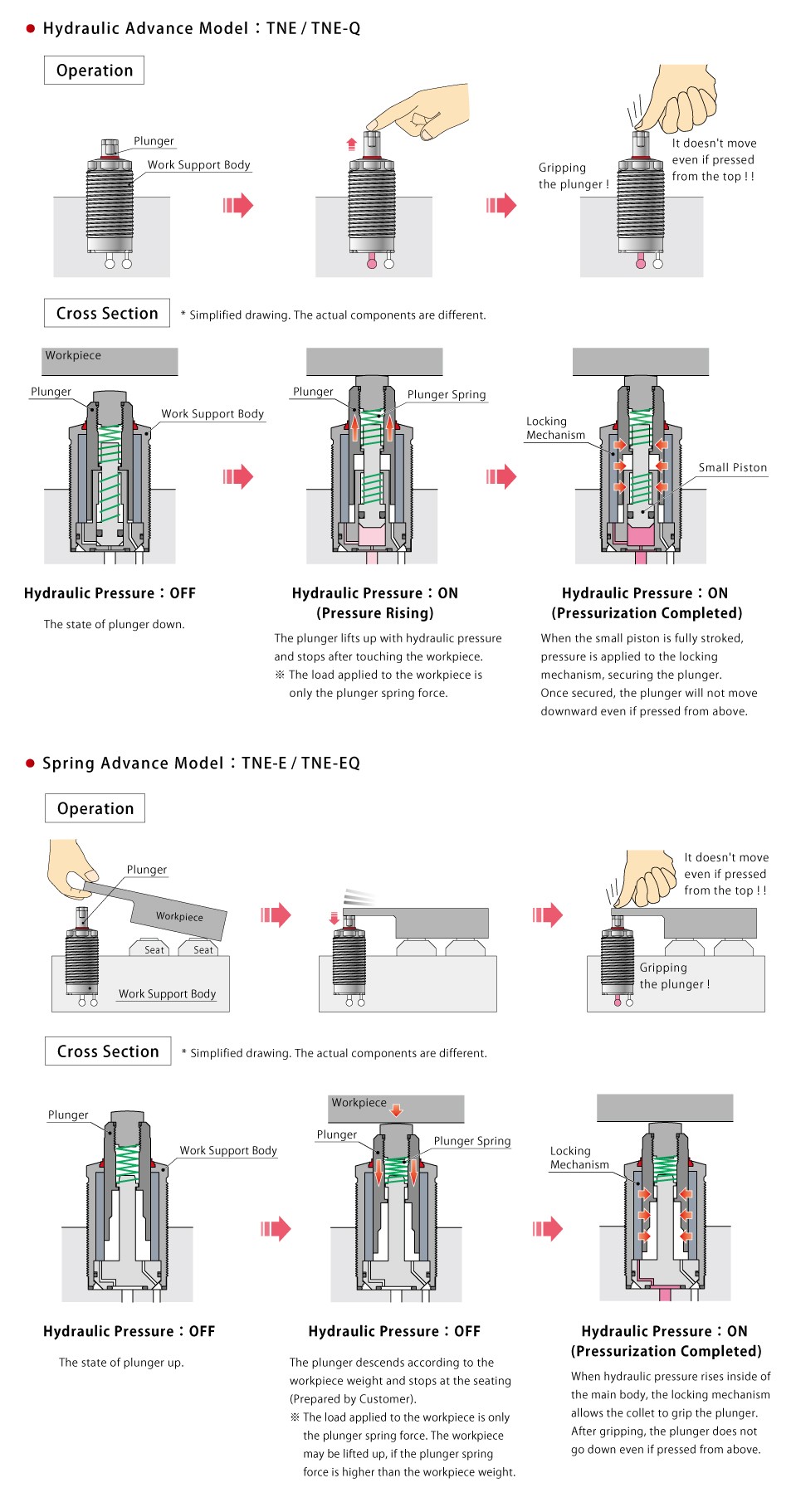

■동작 설명

동작 설명

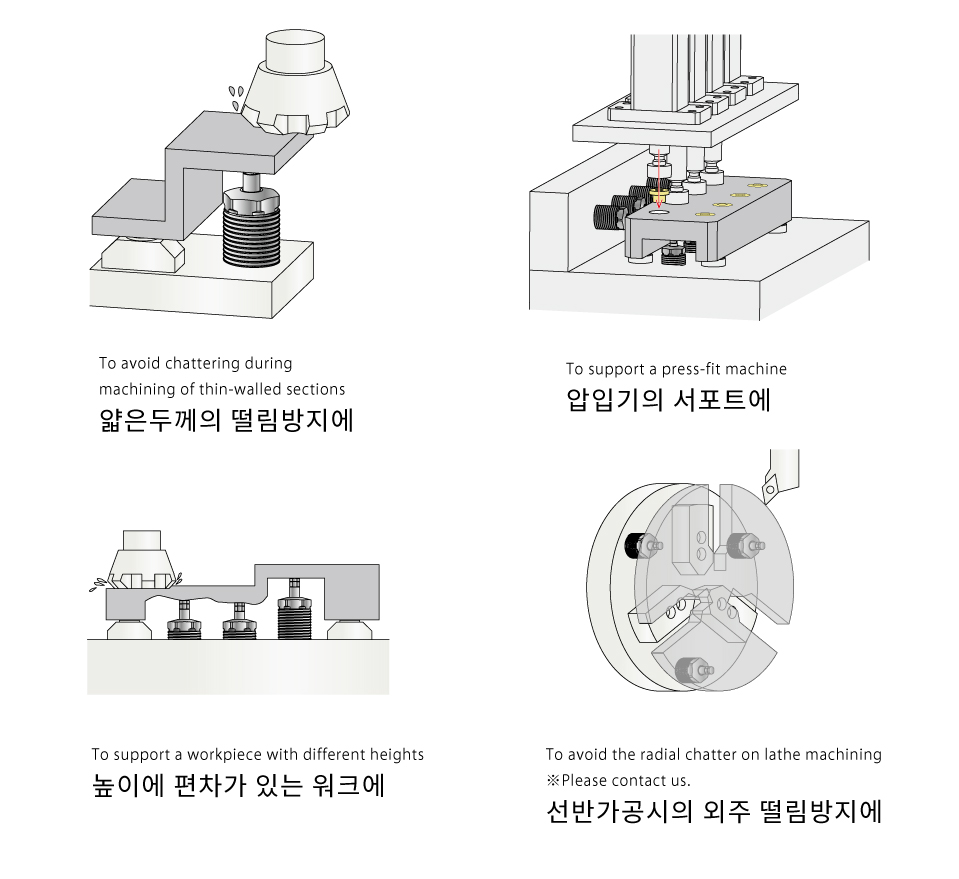

■사용 방법

사용 방법
