立置きレデューシングバルブ

ModelBMV

制御バルブ
2～35MPa

BMV
ノンリーク機能を活用し、ドレンポートが不要なインライン形減圧弁で、
回路内圧力を部分的に減圧することができます。
| NEW | 新ラインナップの立置きバルブは、高さ方向のスペースを有効活用でき、
ジグをコンパクト化。狭いピッチで配置可能なため、操作・メンテナンスも簡単です。
※取扱説明書はありません

製品情報

インライン式でドレンポートが不要な減圧弁に
立置きモデルが登場！

油圧ジグのスペース改善に最適

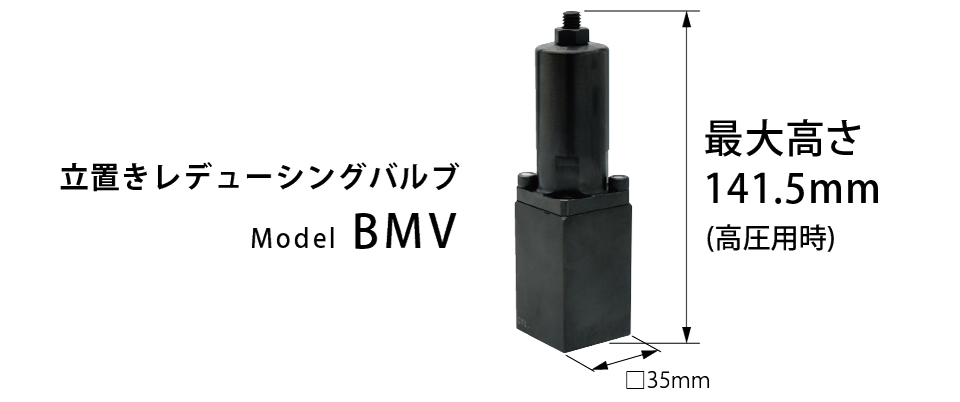

レデューシングバルブ (Model：BMV)の紹介

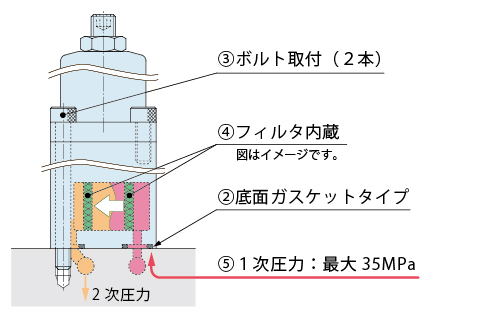

■特長

①コンパクト： 本体寸法□35mm
②集中配管　： 底面ガスケットタイプ取付加工が簡単
③簡単取付　： ボルト取付（フランジ式）で
一般的な工具で取付可能
④長寿命　　： 高密度フィルタ内蔵
⑤高圧タイプ： 最高使用圧力 35MPa

レデューシングバルブ (Model：BMV)の特長

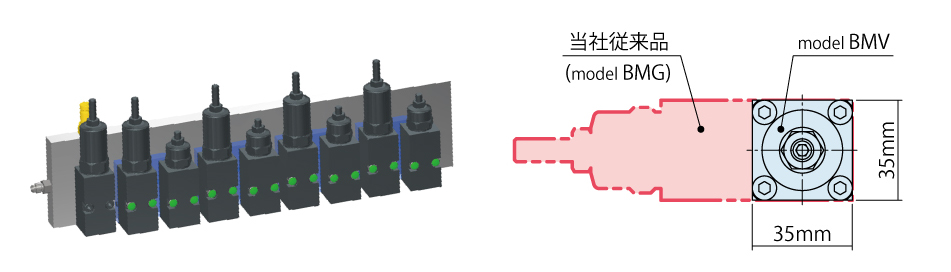

【Before】

当社従来品の場合、横向き取付で、高さは低いが、投影面積が広い。

従来品レデューシングバルブ (Model：BMG)との比較

【After】

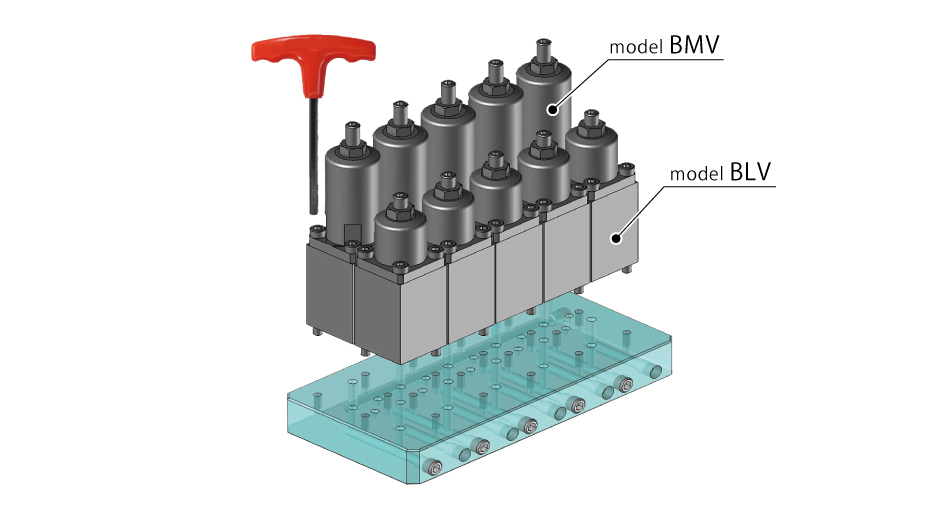

BLVとBMVを併用した、マニホールドジグ例です。バルブを集約し、ジグ全体をスリム化します。

model BMVとmodel BLVを併用したマニホールドジグ例。油圧ジグ全体をコンパクトに

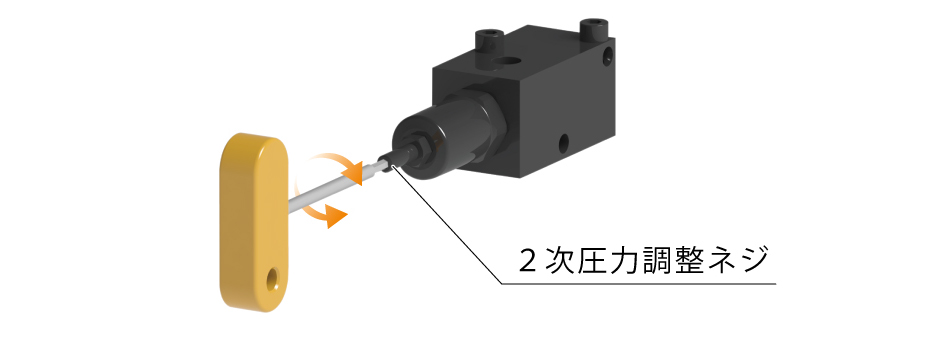

設定圧も手軽に調整可能

※ 出荷時設定圧は注文時形式表示の圧力に設定しています。

レデューシングバルブ (Model：BMV)の設定圧調整方法

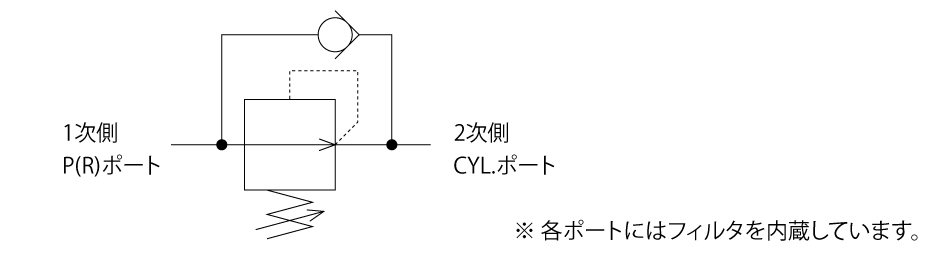

■回路記号

レデューシングバルブ (Model：BMV)の回路記号

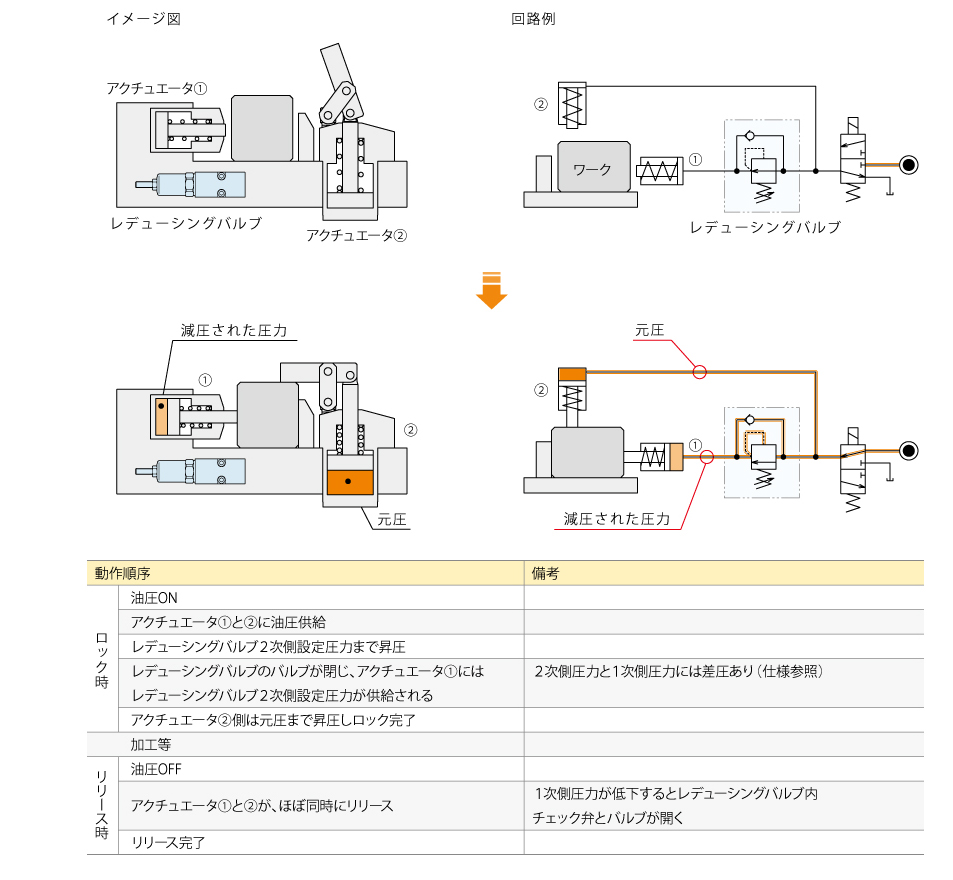

■動作説明

レデューシングバルブ (Model：BMV)の動作説明
